簡單理解就是利用定時器來控制接觸器線圈，接觸器主觸點控制其他電器。

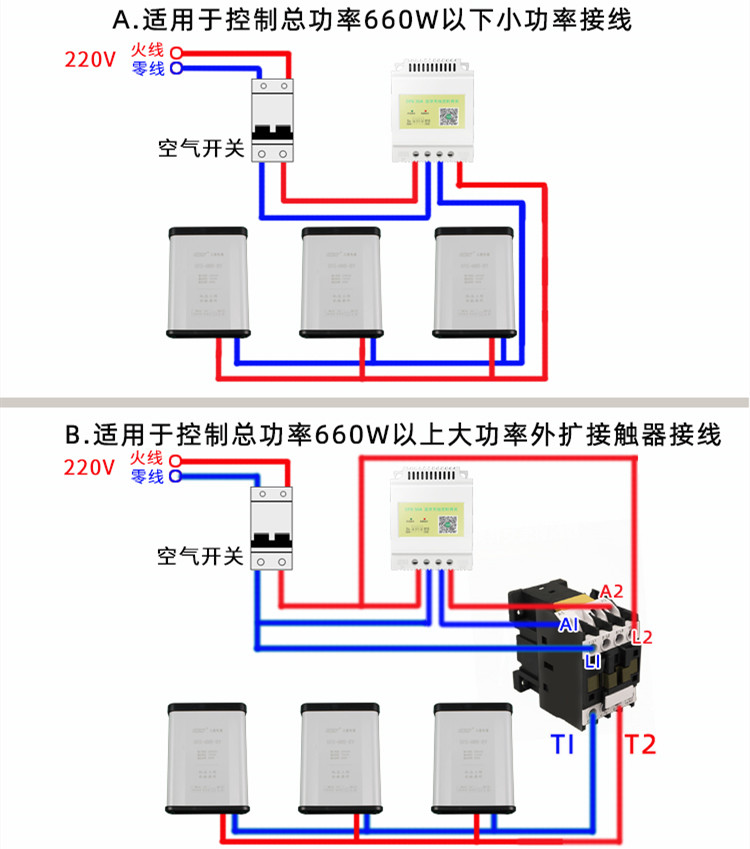

定時器左邊兩個接線柱是進線，接電源220伏電源，右邊兩個接線柱是輸出，接接觸器線圈。需要注意的是接觸器也要選擇220V電壓的。

設置好開關時間，到開啟時間時，開關輸出給接觸器線圈，接觸器吸合，主觸點閉合，電器啟動。到關閉時間后，開關斷開，接觸器釋放，電器停止。
