3.然后將2號的火線連接到8號上面（根據(jù)圖例可知，8、5、6是延時觸點）。

       4.把電鈴的零線接在7號上，將電鈴的火線接到5號上面。把時間繼電器插到底座上面。

       5.閉合空氣開關(guān)，打開手機小程序，點擊開機，看電鈴是否響起（電鈴響的時間長短，可以通過時間繼電器調(diào)整）。

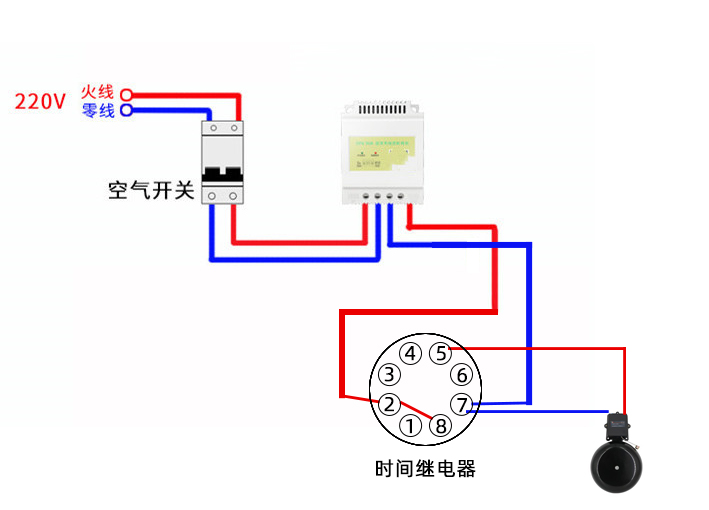

      以上就是用時控開關(guān)控制電鈴的整個接線過程，需要注意的是：時間繼電器的類型眾多（以上接線圖以示意圖為例），底座接線柱順序會有不同，按實際順序?qū)?yīng)進行接線，另外時間繼電器選擇220V的。
